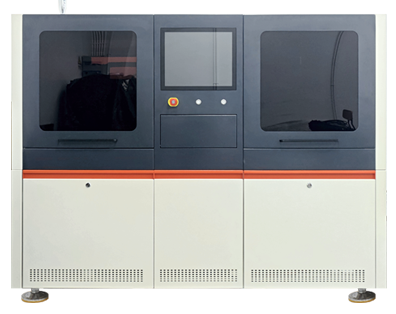

KE-7280是一臺分板加擺盤功能與一體的設備，自動軌道進料，雙臺面縱向交替分板，雙頭擺盤，出料方式多樣化，適用于3C、汽車電子、航空航天等各種多連板PCBA產品分板制程。
KE7200技術參數 | ||
編號 | 項目 | 參數 |
1 | 工作臺面 | 雙臺面 |
2 | 適應產品尺寸 | 330mm*320mm |
3 | 適應產品厚度 | 0.5mm~6mm |
4 | 重復精度 | ±0.01mm |
5 | 切割精度 | ±0.05mm |
6 | 切割速度 | Max 100mm/s |
移動速度 | XY:1000mm/secZ:800mm/sec | |
驅動方式 | XYZ(AC伺服)X1直線電機 | |
7 | 進料方式 | 軌道輸送(50mm~320mm) |
移載方式 | 真空吸附 | |
8 | 出料方式 | Tray堆疊或裝箱 |
9 | 自動蓋板 | 雙臺面標配 |
10 | 編程方式 | CCD示教/DXF導入/整板掃描/AI編程 |
11 | 除塵方式 | 上吸或下吸 |
12 | 刀具系統 | 壽命，斷刀，滑刀監測，刀徑識別 |
刀 庫 | 6PCS | |
換刀方式 | 自動換刀 | |
13 | 視覺系統 | Mark定位/掃碼/檢測 精度±0.008mm |
14 | 追溯功能 | 預留MES接口 |
15 | 工作流向 | 左進->右出 |
16 | 操作系統 | Win10 |
17 | 支持語言 | 中文/英文 |
18 | 賬戶管理 | 三級賬戶密碼管理 |
19 | 電源功率 | AC~380V 3KW |
20 | 空氣壓力 | ≥0.6Mpa |
21 | 機臺尺寸 | 2100mm*1700mm*1650mm |
22 | 機臺重量 | ≈1500KG |
產品特色
◎縱向雙臺面交替作業，縮小占地體積。
◎AI技術加持，掃板自動生成加工路徑。
◎視覺全檢，抽檢切割品質，提升品質保障。
◎360度旋轉雙頭，自動間距調整，實現同吸同放，提高擺放效率。
高速ESD自動換刀主軸，自動排放分板過程中產生的靜電，減少PCBA因靜電所造成的產品損壞。
◎斷刀，滑刀，刀徑檢測，保證切割品質。
◎支持條碼識別，差板識別，預留MES接口
◎支持Tray旋轉，Tray裝箱等收集方式。
◎可對接AGV小車，實現無人化作業。
過濾堵塞預警功能，保證產品在吸力最好效果中切割。
Windows10作業系統。軟件自主開發，功能持續免費升級。
