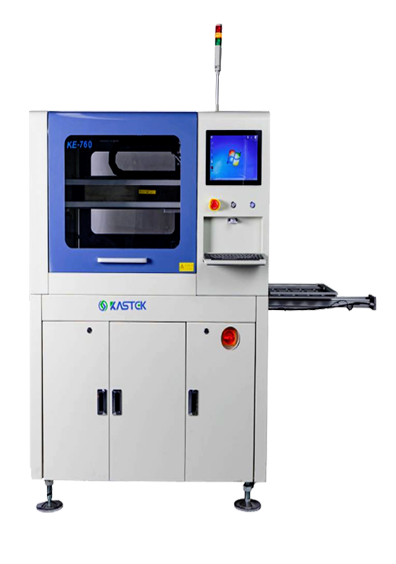

KE-760在線分板機，一款高性能、高精度、高效益、占地小的在線銑刀式下切割分板機。
應用于多連板高元器件向上產品的生產線切割制程。
1.內置集塵，減少占地，整體美觀。
2.刀具下滑檢測，防止切割中掉刀。
3.快速換線，治具交換出板，無螺絲固定。
4.檢測刀具折斷或下滑時，系統會自動更換刀具。
5.DXF導入，校準MARK即可切割，提高切割精度。
6.治具條碼識別，自動調取程式。
7.視覺尋邊切割，提高切割精度。
設備規格 | |
項目 | KE-760 |
工作臺數量 | 2 |
單工作臺切割范圍 | 350MM×300MM |
切割精度 | ±0.05mm |
定位精度 | ±0.01mm |
主軸轉速 | 5000rpm/min～80000rpm/min |
切割速度 | 1mm～100mm/sec |
最大空刀速度 | XY軸1000mm/s, Z軸400mm/s |
銑刀直徑 | 0.8-3mm |
切割功能 | 可執行直線、L型、U型、方型、弧型 圓型等切割 |
視覺功能 | Mark自動尋邊（切割精度±0.06mm） |
斷刀監測 | 斷刀，刀具下滑檢測 |
電源功率 | 三相五線 380V 3kw |
氣源 | 0.6Mpa |
機臺尺寸 | 1300*1260*1650mm |
機臺重量 | 900kg |
一、功能特色
1、德國SycoTec主軸，配套SycoTec變頻器
2、視覺系統：500萬像素彩色CCD（Sony芯片），配合6MP高解析度鏡頭和LED燈，MARK定位補償功能
3、自動測高：檢測PCB是否精確放入治具
4、切割范圍大，相較于同等切割范圍的設備來說，體積更小
5、刀具智能檢測：斷刀檢測，刀徑檢測，裝刀檢測
6、隨動除塵（專利）
7、治具交換出板；治具無螺絲固定
